Installationsanleitung Schritt für Schritt
Diese Anleitung zeigt dir Schritt für Schritt, wie du den Copperzilla selbst an deinem Bitaxe montierst.
Die Anleitung zur Einrichtung des Bitaxe findest du hier.
Herzlichen Glückwunsch zu deinem Copperzilla 2.0

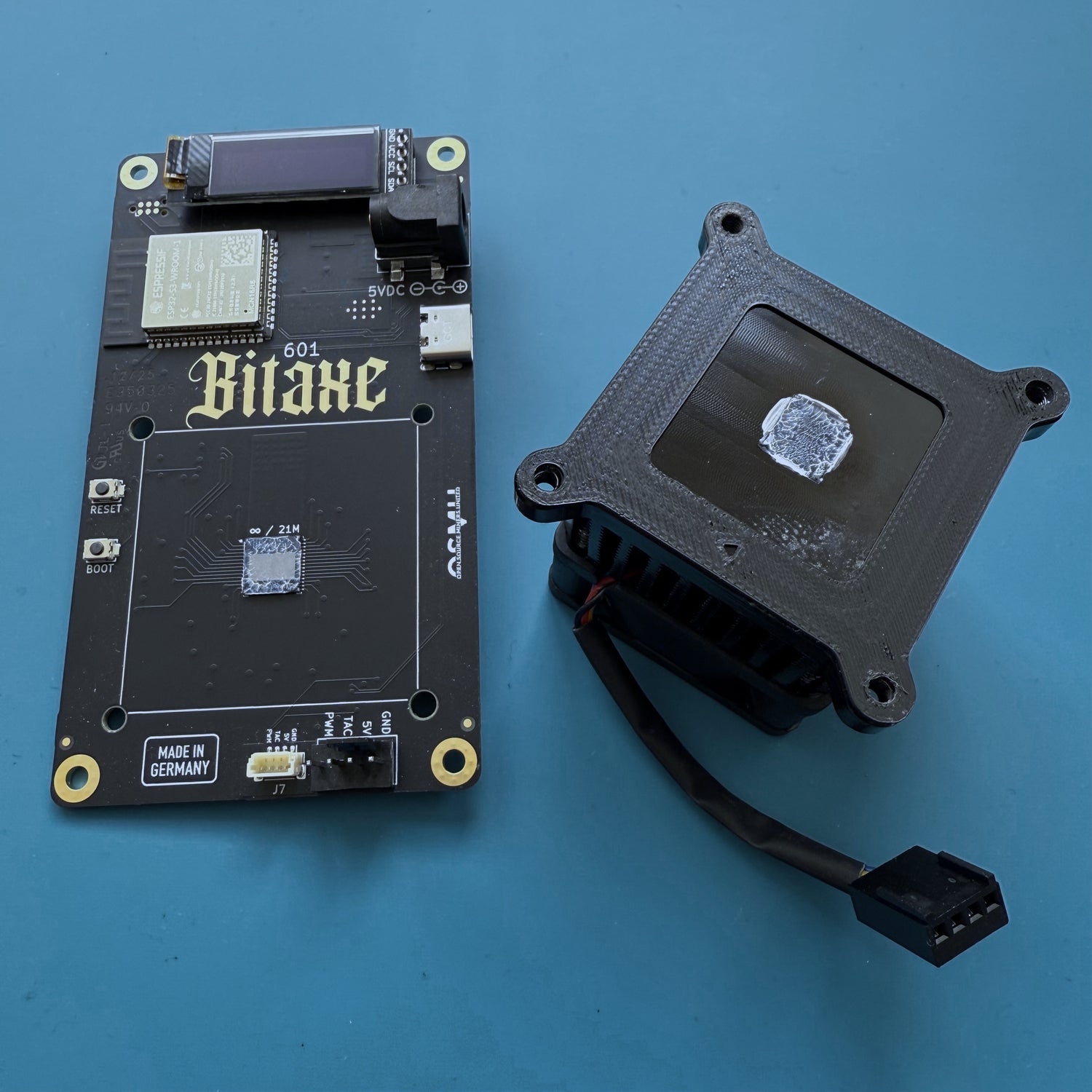

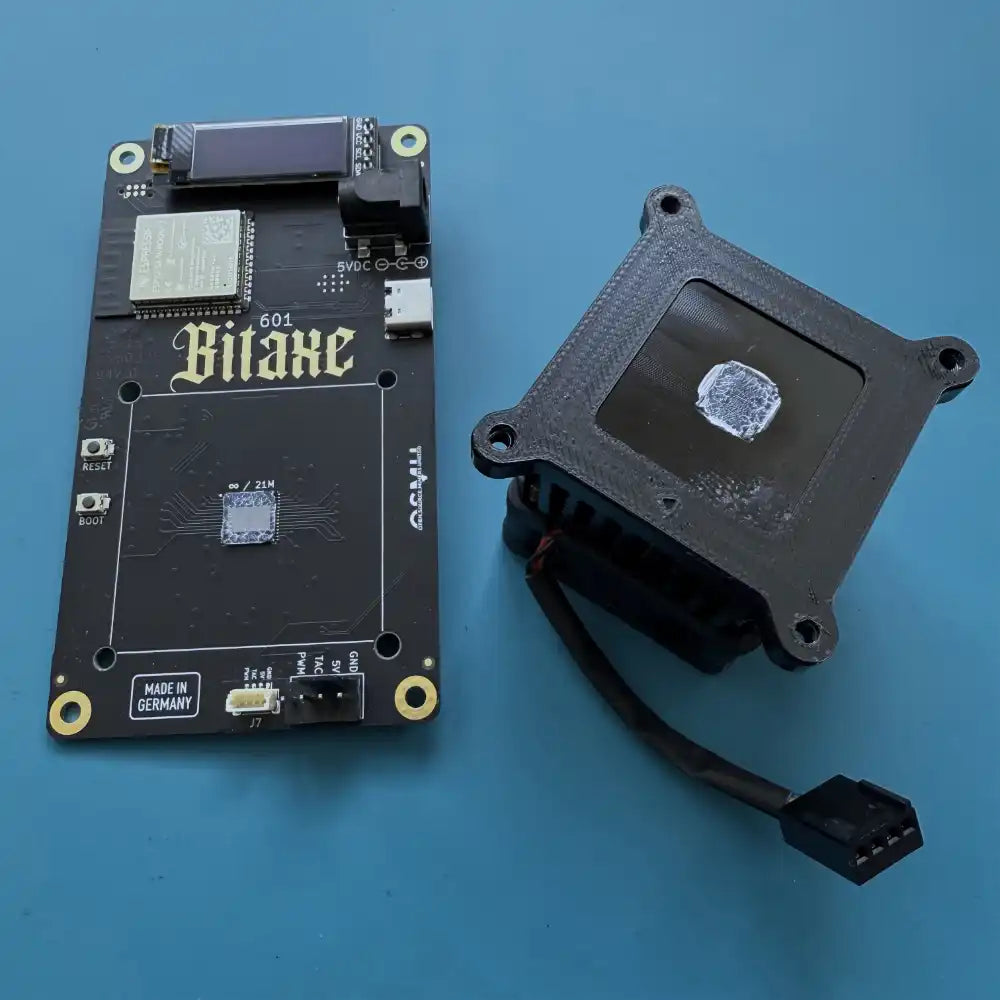

1. Alten Kühlkörper entfernen
- Ziehe das Stromkabel des Lüfters vorsichtig von den Pins.
- Drehe die 4 Schrauben, die von hinten durch den Bitaxe geschraubt sind, vorsichtig heraus.
- Hebe den Kühlkörper vorsichtig vom Miner.
- Reinige den ASIC-Chip vorsichtig und gründlich mit einem geeigneten Reinigungstuch.
2. Lieferumfang prüfen

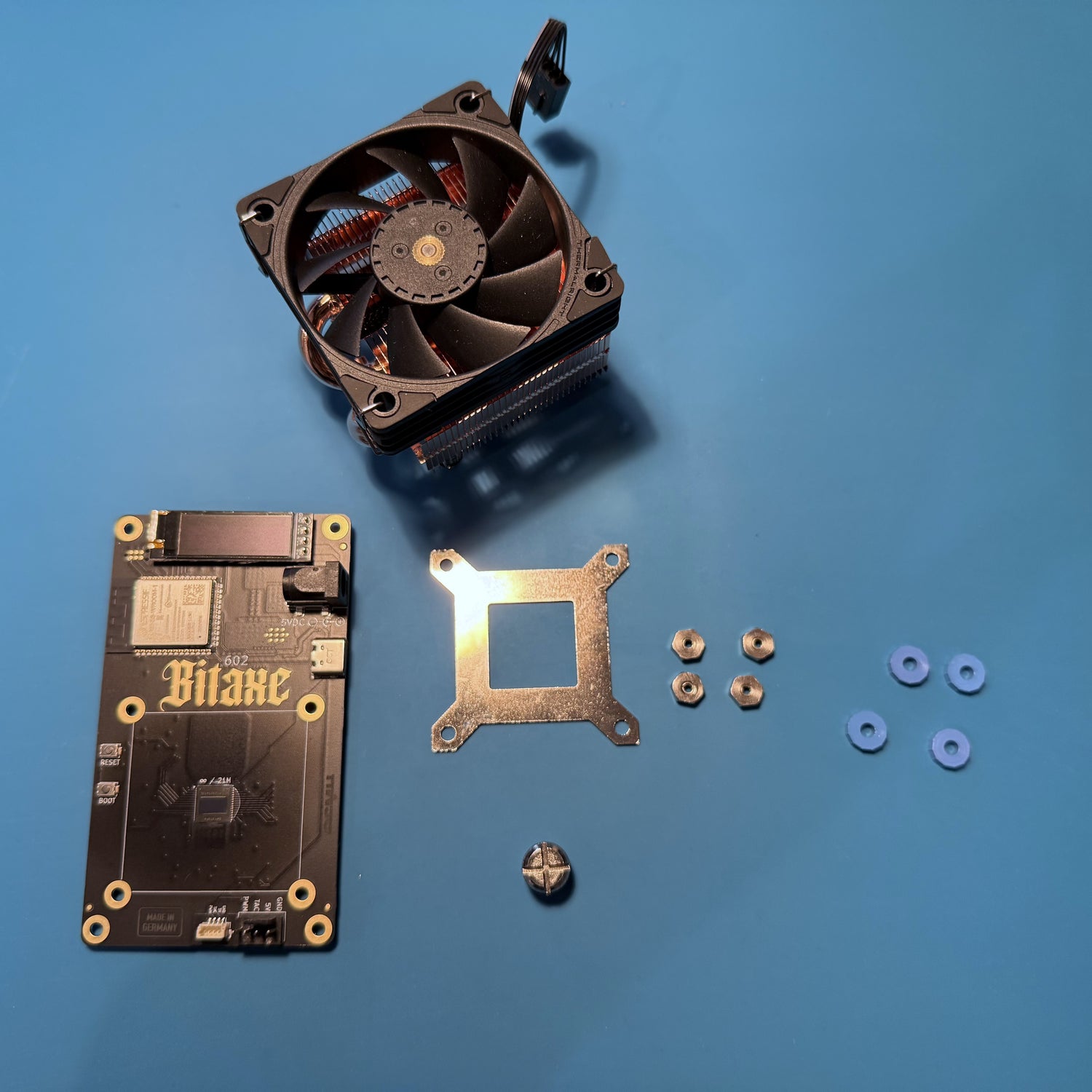

Prüfe, ob dein Copperzilla-Kit vollständig ist. In der Box findest du folgende Teile:
- 1x montierter Copperzilla inkl. Lüfter
- 4x Abstandhalter
- 4x Sechskantmuttern
- 1x Montageblech
- 1x Sechskant-Schraubkopf
- ggf. Wärmeleitpaste inkl. Reinigungstuch
Außerdem brauchst du deinen Bitaxe.
3. Vorbereitung

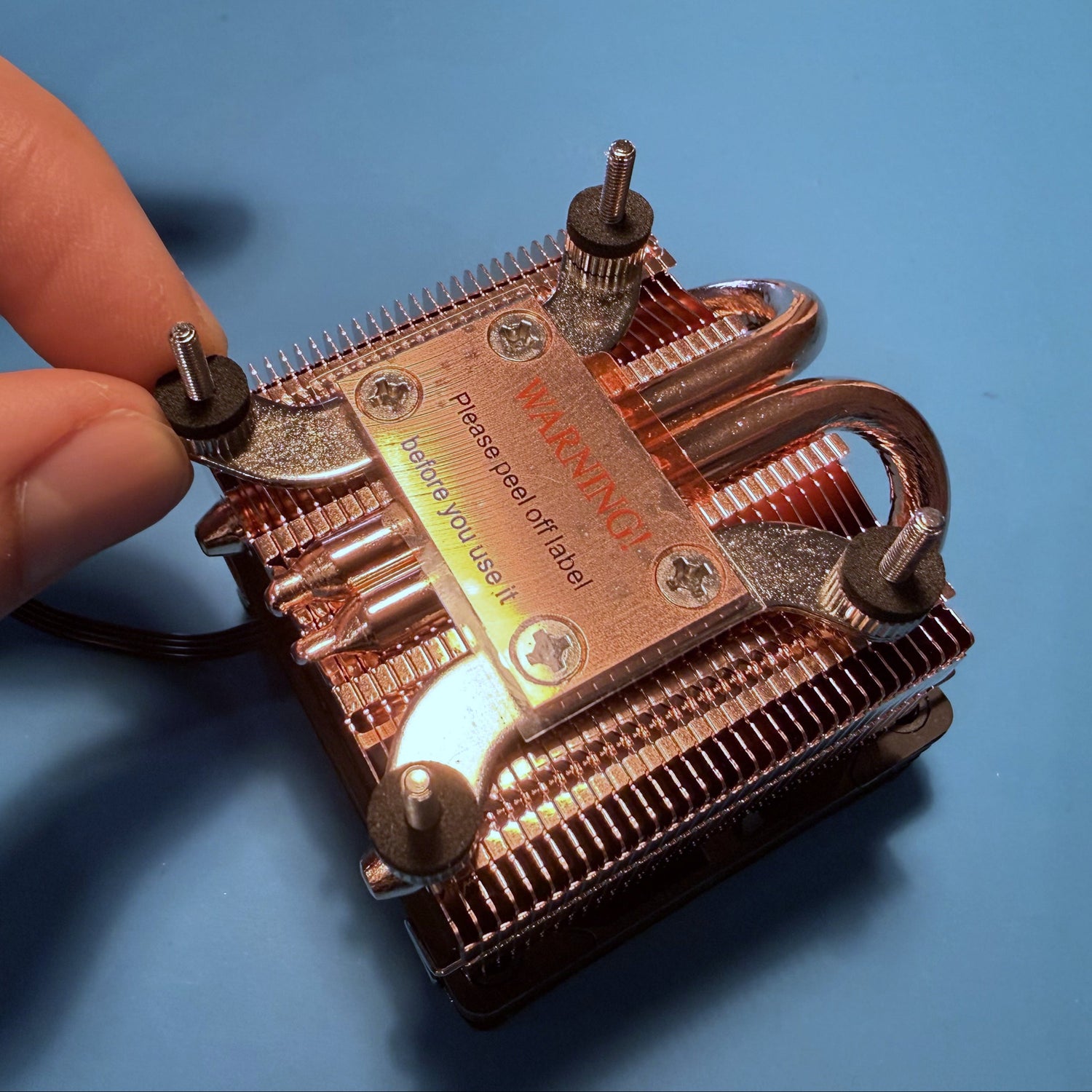

Prüfe, ob die 4 Schrauben des Copperzilla vollständig eingeschraubt sind und sich beim Transport nicht gelöst haben.
4. Wärmeleitpaste auftragen

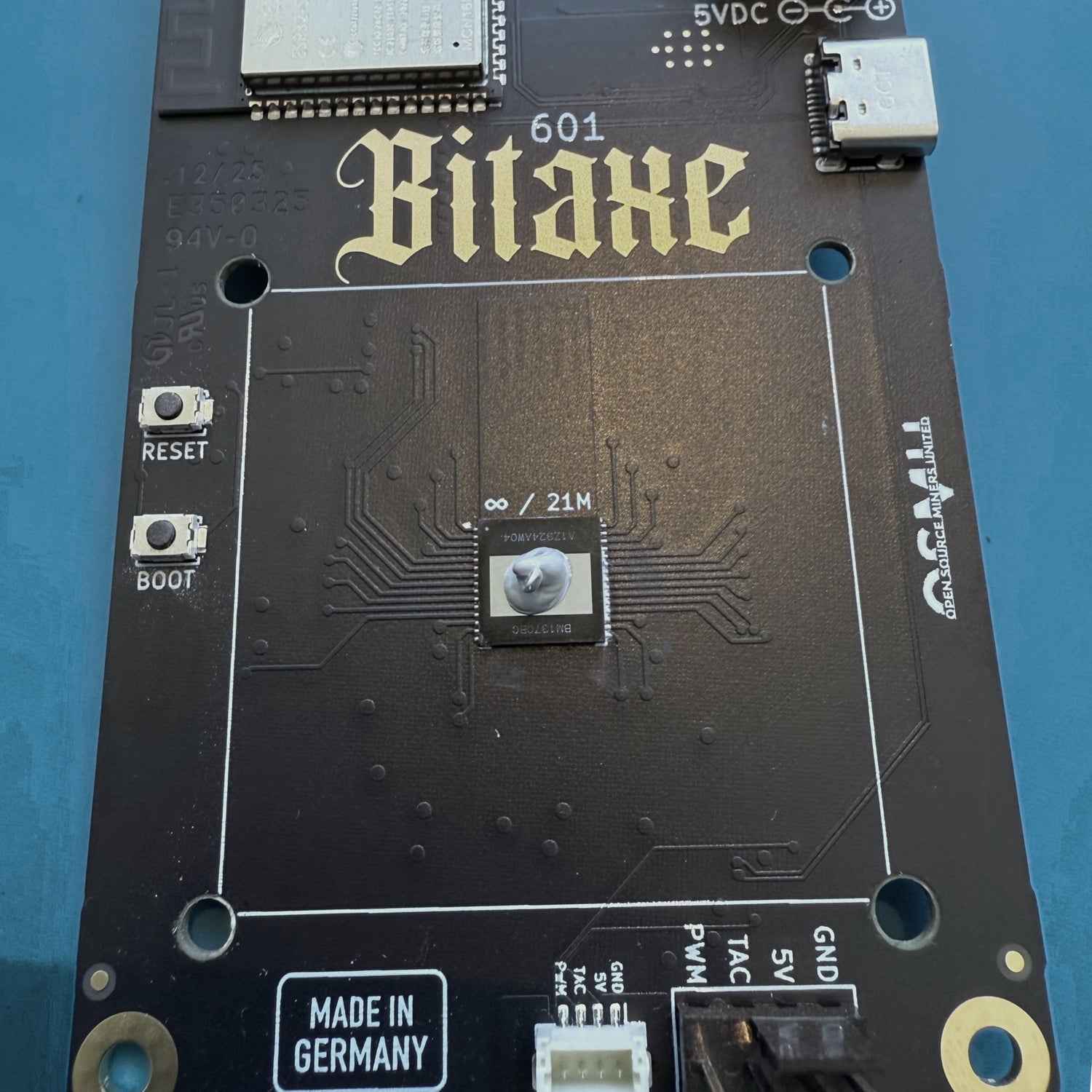

Setze einen linsengroßen Klecks Wärmeleitpaste mittig auf den ASIC-Chip.
5. Miner aufsetzen

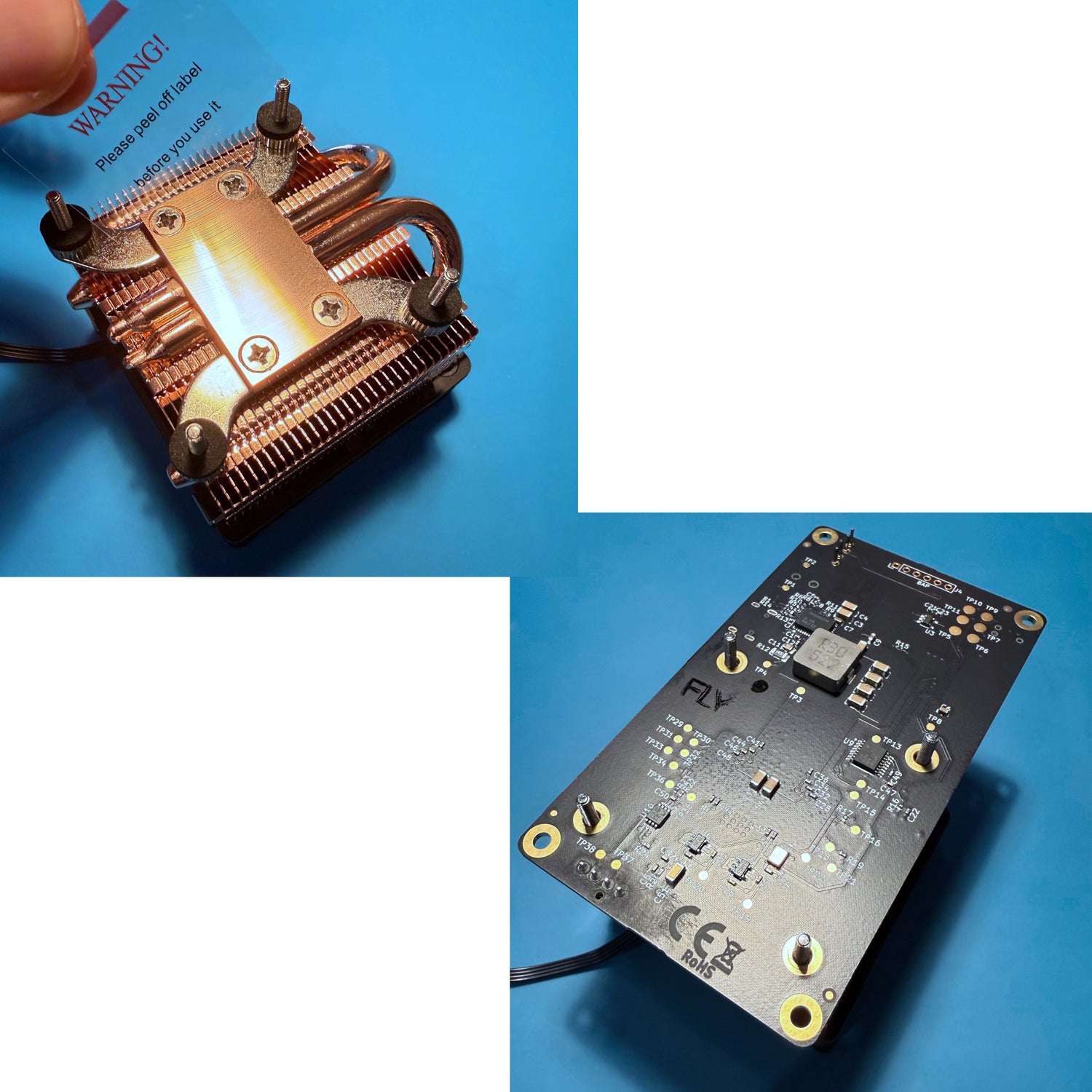

Bevor du den Copperzilla mit dem Miner verbindest, ziehe unbedingt die Schutzfolie von der Kontaktfläche ab.
Achte darauf, dass die gekrümmten Heatpipes nach oben zeigen und das Lüfterkabel nach unten.
Setze den Miner dann vorsichtig kopfüber auf den Kühlkörper. Der Chip sollte jetzt flächig auf der Kontaktfläche aufliegen.

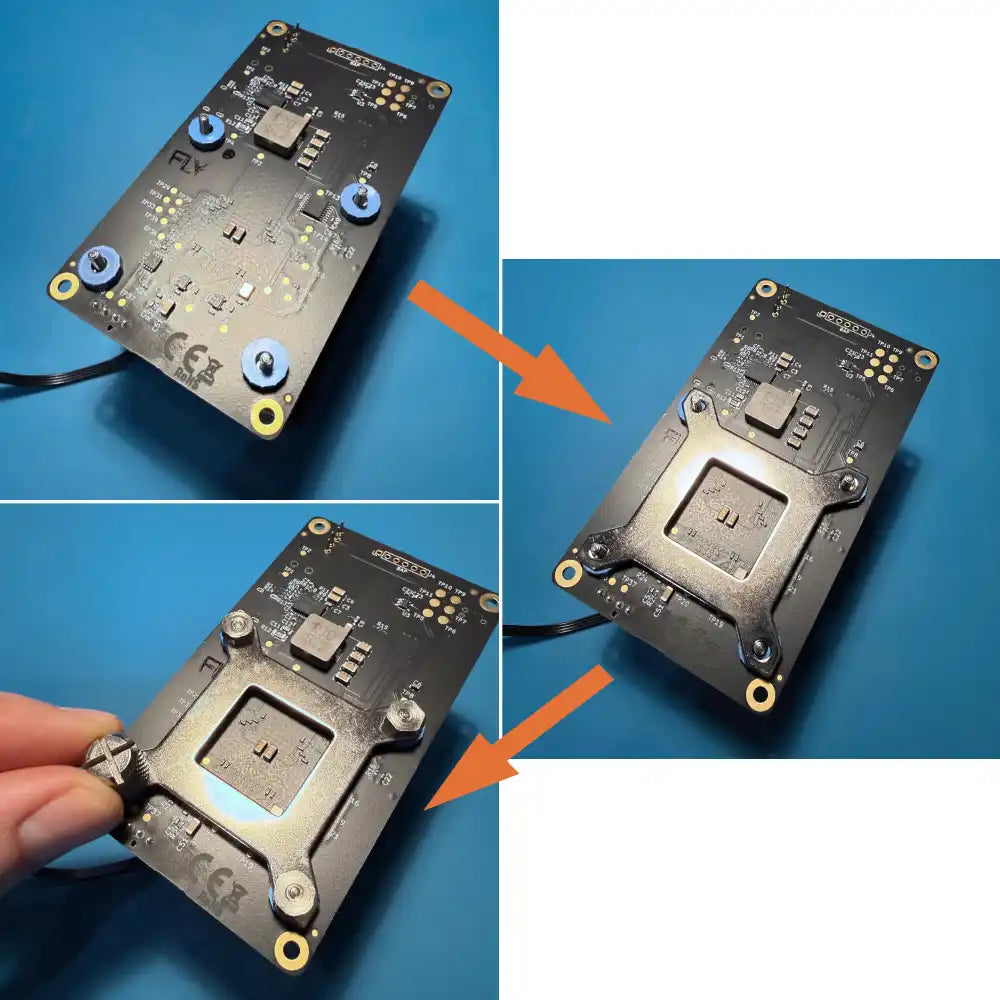

6. Verschraubung
- Setze die 4 Abstandhalter auf die 4 Schrauben.
- Setze die Montageplatte auf die Abstandhalter.
- Setze die 4 Sechskantmuttern auf die Schrauben.
Ziehe die Muttern mit dem mitgelieferten Sechskant-Schraubkopf vorsichtig handfest an (höchstens 1 bis 2 Nm).
Nicht zu fest anziehen, sonst kann der ASIC beschädigt werden.
7. Lüfter anstecken

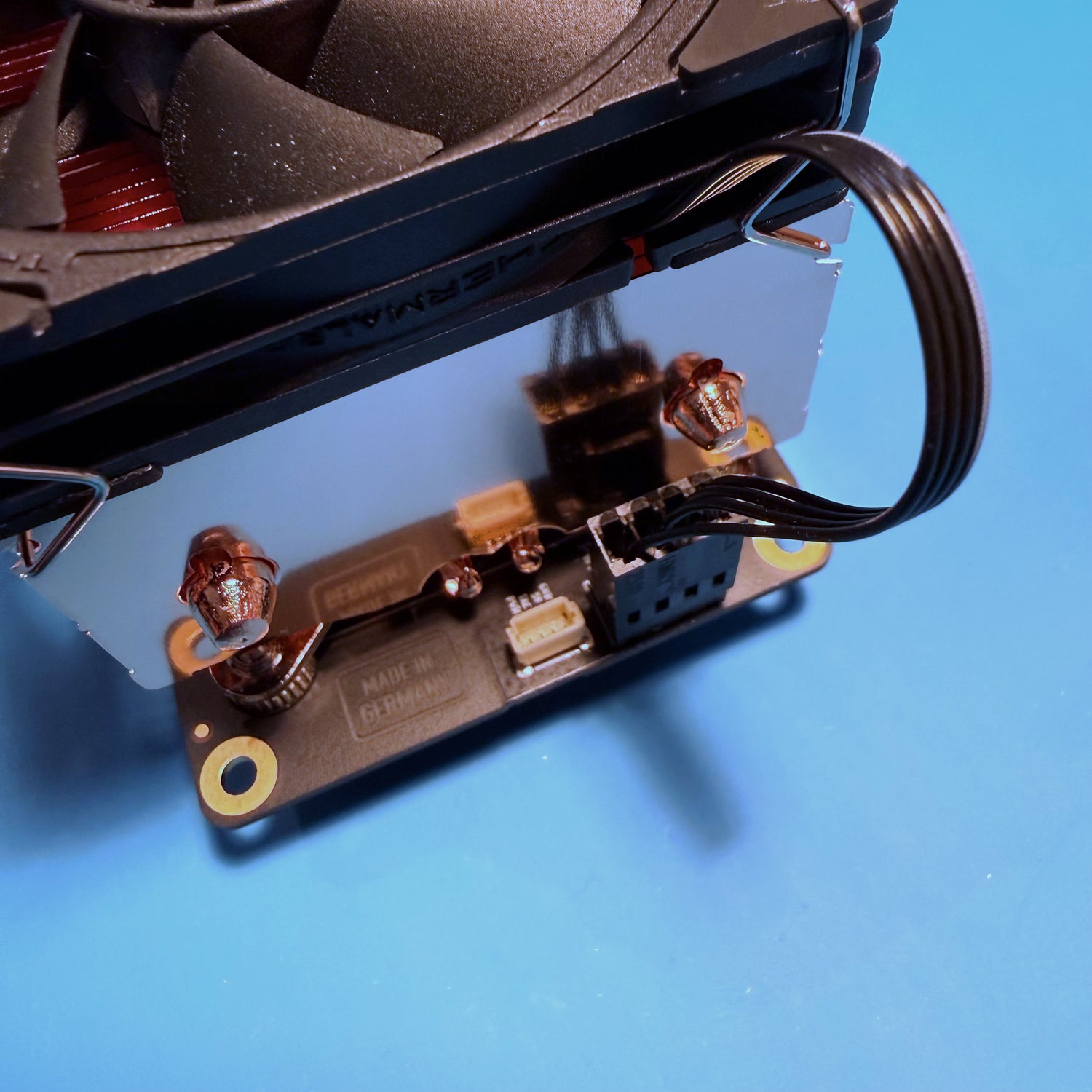

Stecke das Lüfterkabel jetzt vorsichtig auf die Pins am unteren Ende des Mainboards.
Schiebe den Lüfter anschließend ganz nach oben Richtung Display, sodass er leicht übersteht. Das bringt etwas mehr Leistung, weil der Spannungswandler so passiv mitgekühlt wird.
8. Einstellungen anpassen

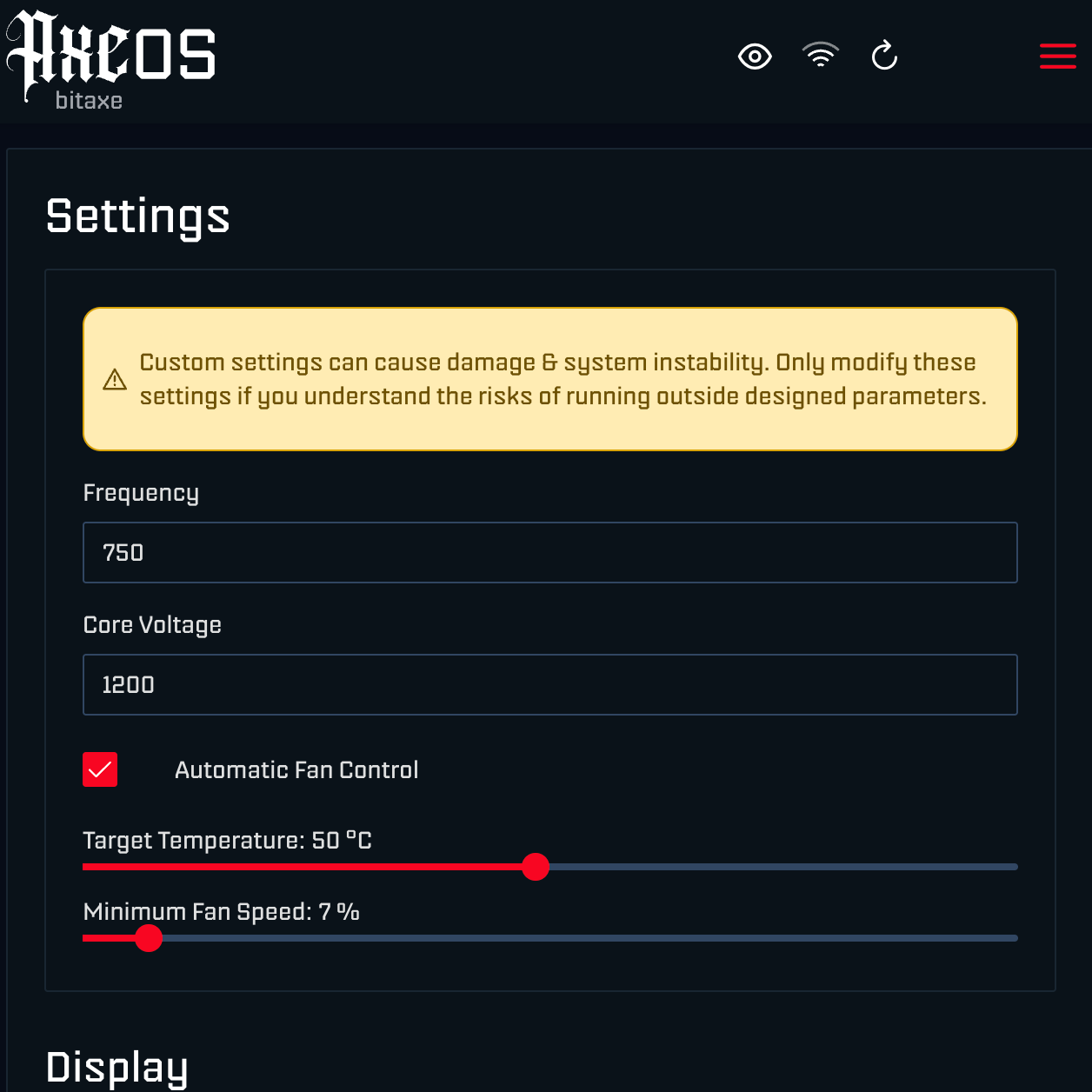

Weil der Chip jetzt deutlich kühler bleibt, kannst du in deinem AxeOS-Dashboard die Frequenz erhöhen und mehr Hashes pro Sekunde erzeugen.
Unsere Empfehlung:
Silent-Modus: 750 MHz / 1200 mV, etwa 1,5 TH/s
Sehr leiser Lüfter, etwa 50 % mehr Hashrate als ein typischer Bitaxe mit Standardkühlung.
Performance-Modus: 1000 MHz / 1300 mV, etwa 2 TH/s
2 TH/s auf einem einzigen Bitaxe.
