Kühl-Upgrade-Kit ICE-Tower Low-Profile Plus: Installationsanleitung
Diese Anleitung zeigt dir Schritt für Schritt, wie du das Kühl-Upgrade-Kit ICE-Tower Low-Profile Plus installierst.
Sie passt auch für andere Kühl-Upgrades, denn die grundlegenden Schritte sind fast immer gleich. Andere Kühlkörper brauchen eventuell andere Adapter.

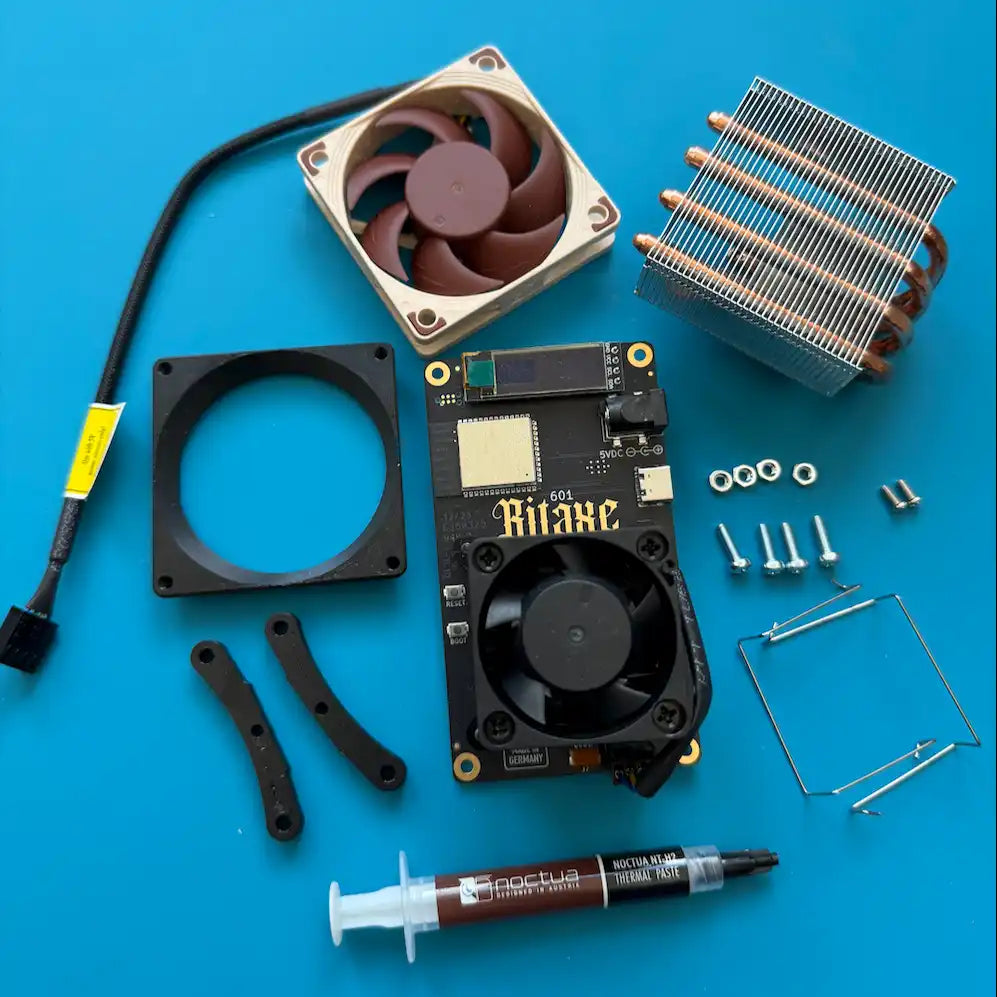

1. Paketinhalt prüfen
Prüfe, ob alle Teile im Paket sind. Im Premium-Set sind:
- 1x Kühlkörper ICE-Tower Low-Profile Plus
- 2x Montageadapter für den Kühlkörper inkl. 2x Schrauben M2,5x6
- 1x Lüfter Noctua NF-A6x15 5V PWM
- 1x Montageadapter für den Lüfter inkl. 2x Befestigungsbügel
- Wärmeleitpaste inkl. Reinigungstuch (nicht auf dem Foto)
- 4x Schrauben M3x12 inkl. 4x Muttern M3

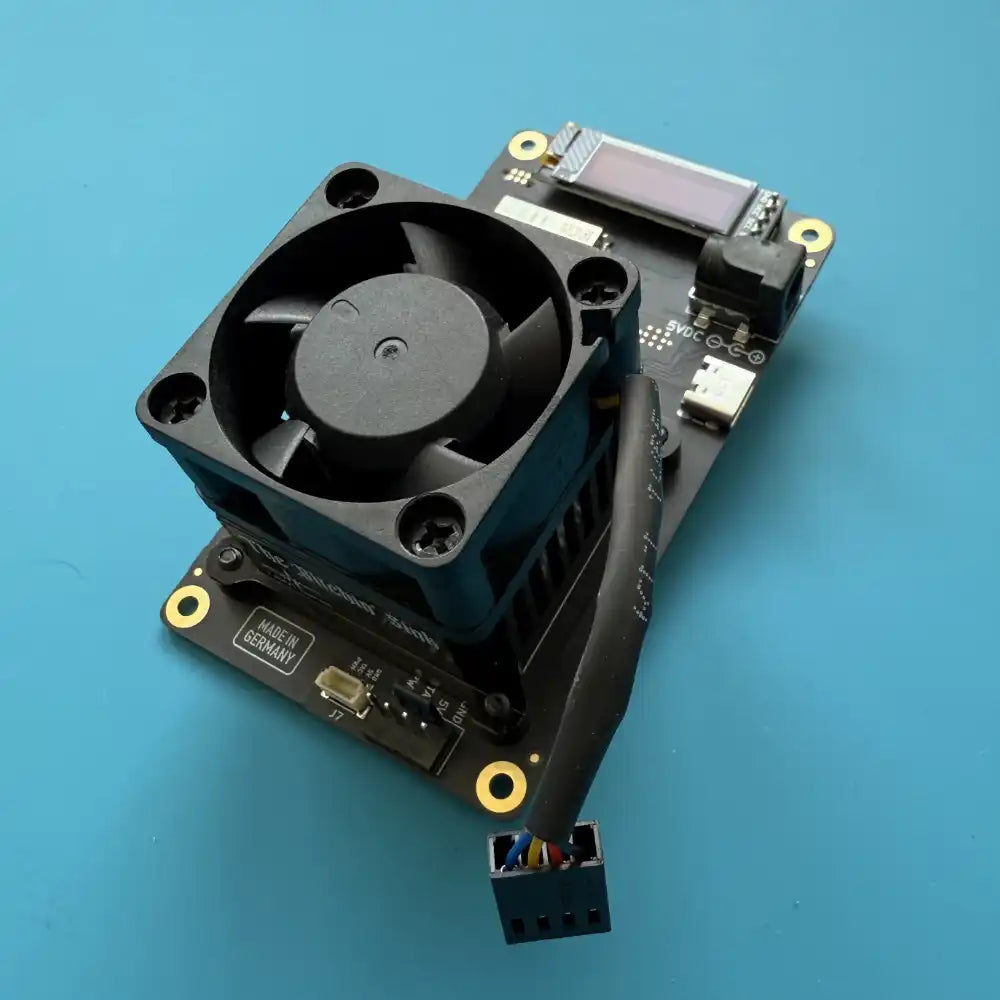

2. Lüfter ausstecken
Ziehe den Stecker des alten Lüfters ab.
3. Schrauben lösen
Löse vorsichtig die 4 Montageschrauben des Standardkühlkörpers auf der Rückseite.

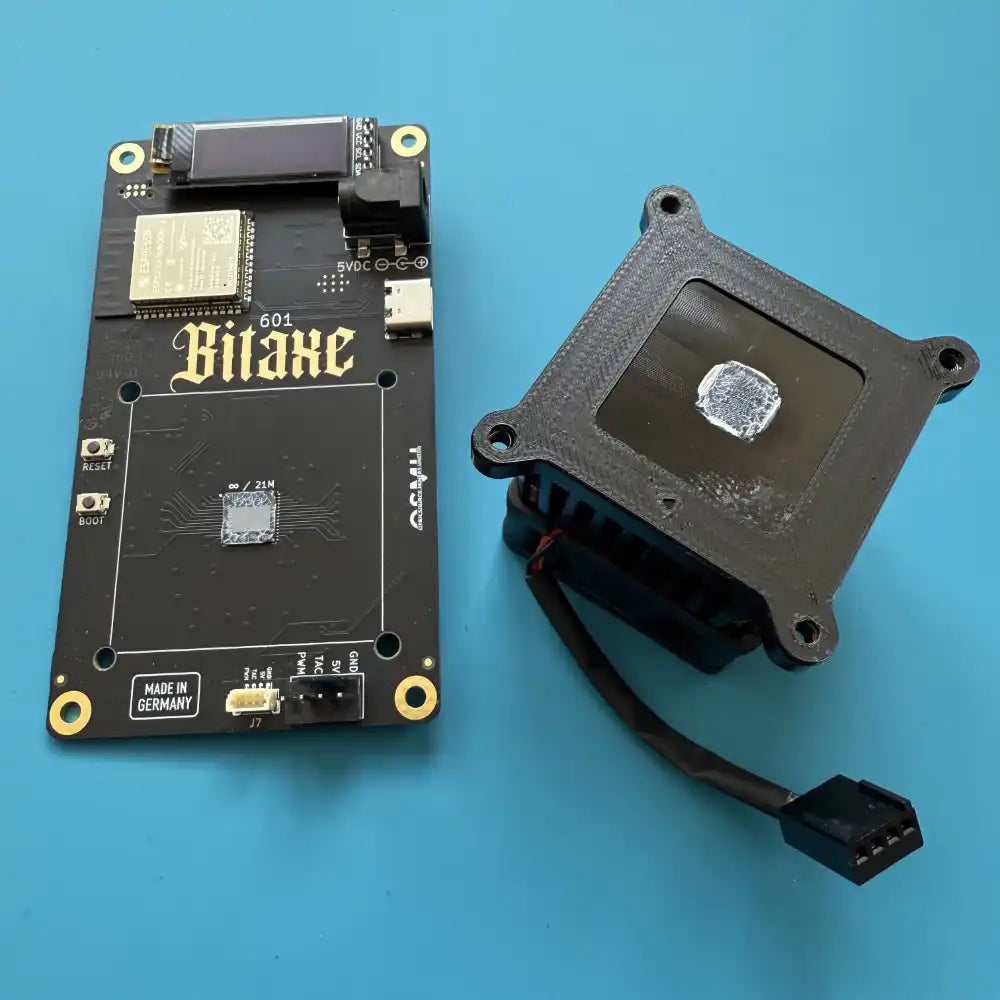

4. Kühlkörper abnehmen
Wenn die vier Montageschrauben gelöst sind, nimm den Kühlkörper samt Lüfter vom Bitaxe ab.
5. ASIC-Chip reinigen
Entferne die alte Wärmeleitpaste mit dem beiliegenden Reinigungstuch vom Chip. Für eine gründlichere Reinigung helfen zusätzlich Wattestäbchen oder ein Tuch mit IPA-Reiniger. Achte darauf, dass keine Fusseln auf dem Chip bleiben.
Wichtig: Bei diesem Schritt drückst du auf den verlöteten ASIC-Chip. Arbeite vorsichtig und drücke nicht mit Gewalt auf den Chip, sonst kann er beschädigt werden.

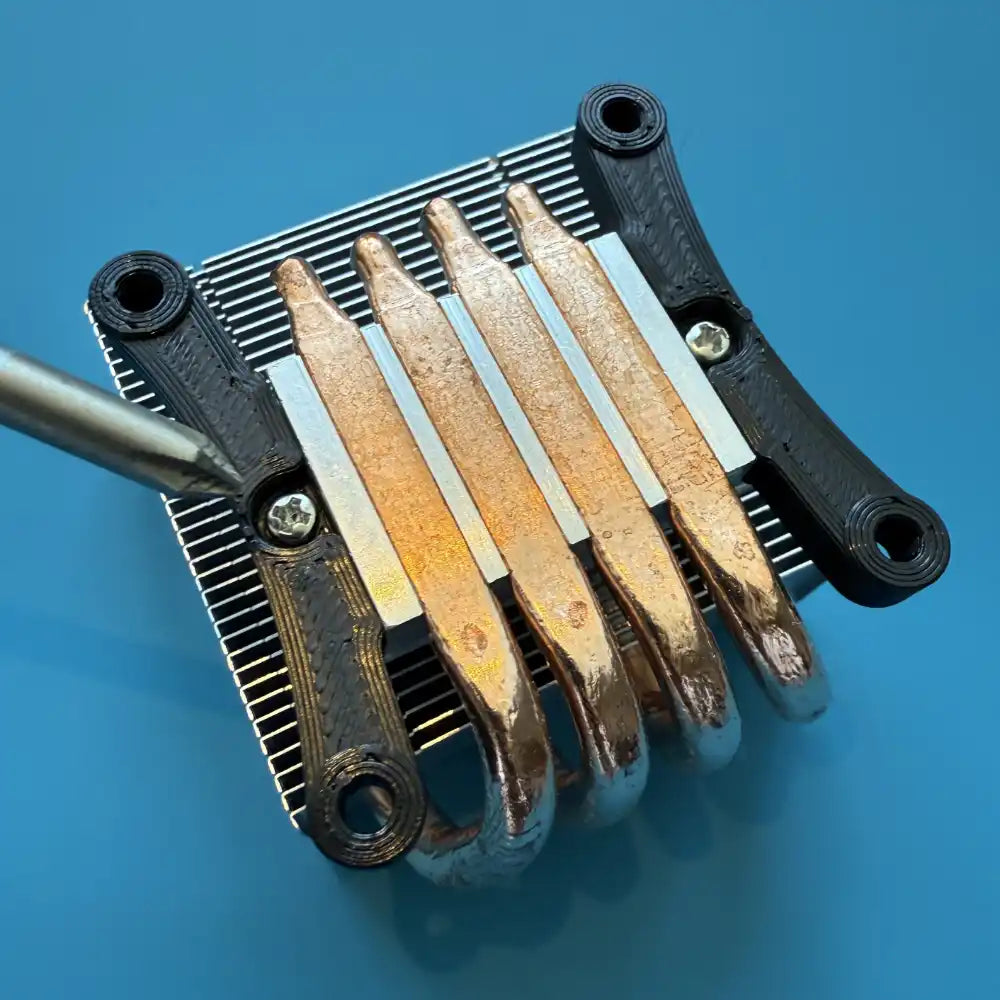

6. Montageadapter installieren
Schraube die beiden Montageadapter mit den beiliegenden M2,5x6-Schrauben am Kühlkörper fest.
Danke an IN ∞/21M WE TRUST. für das Design und die Erlaubnis, diese Adapter zu verwenden.

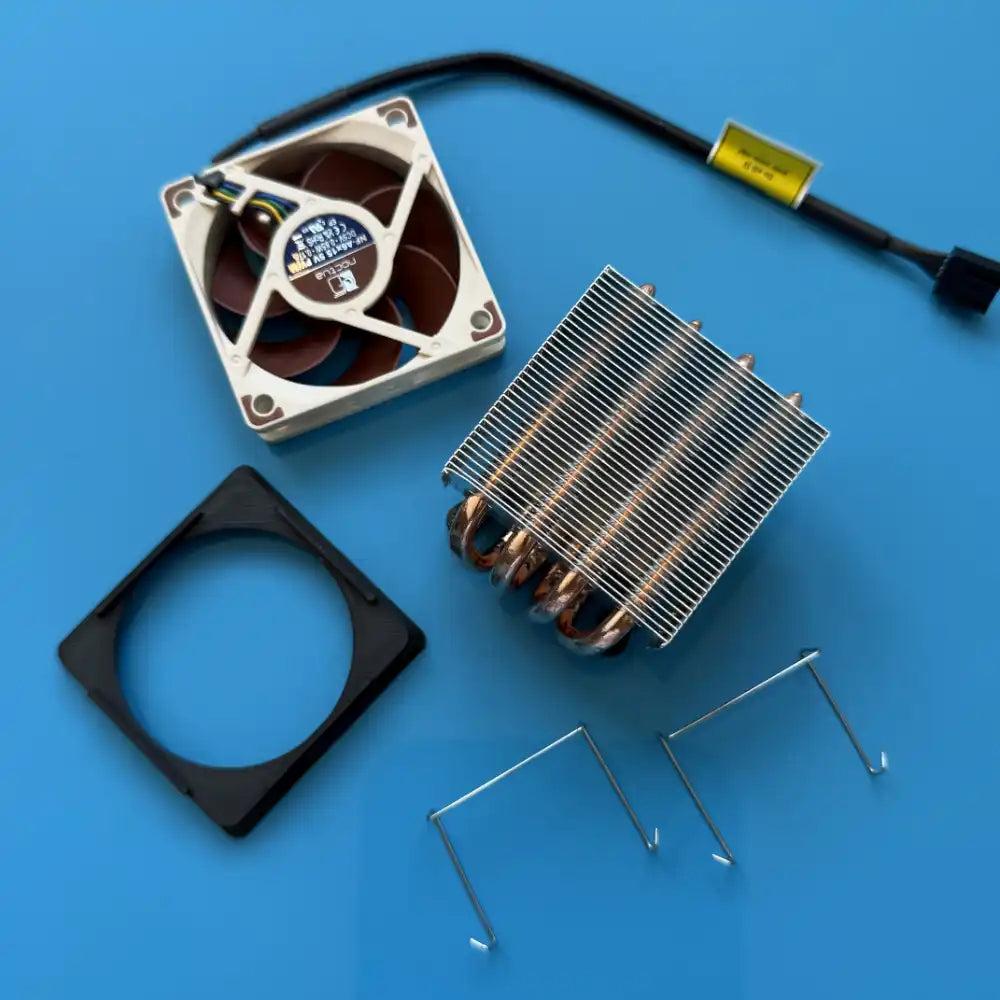

7. Lüfter und Kühlkörper
Für die nächsten Schritte brauchst du:
- den Kühlkörper
- den Lüfter
- den Lüfter-Adapter
- die beiden Befestigungsbügel

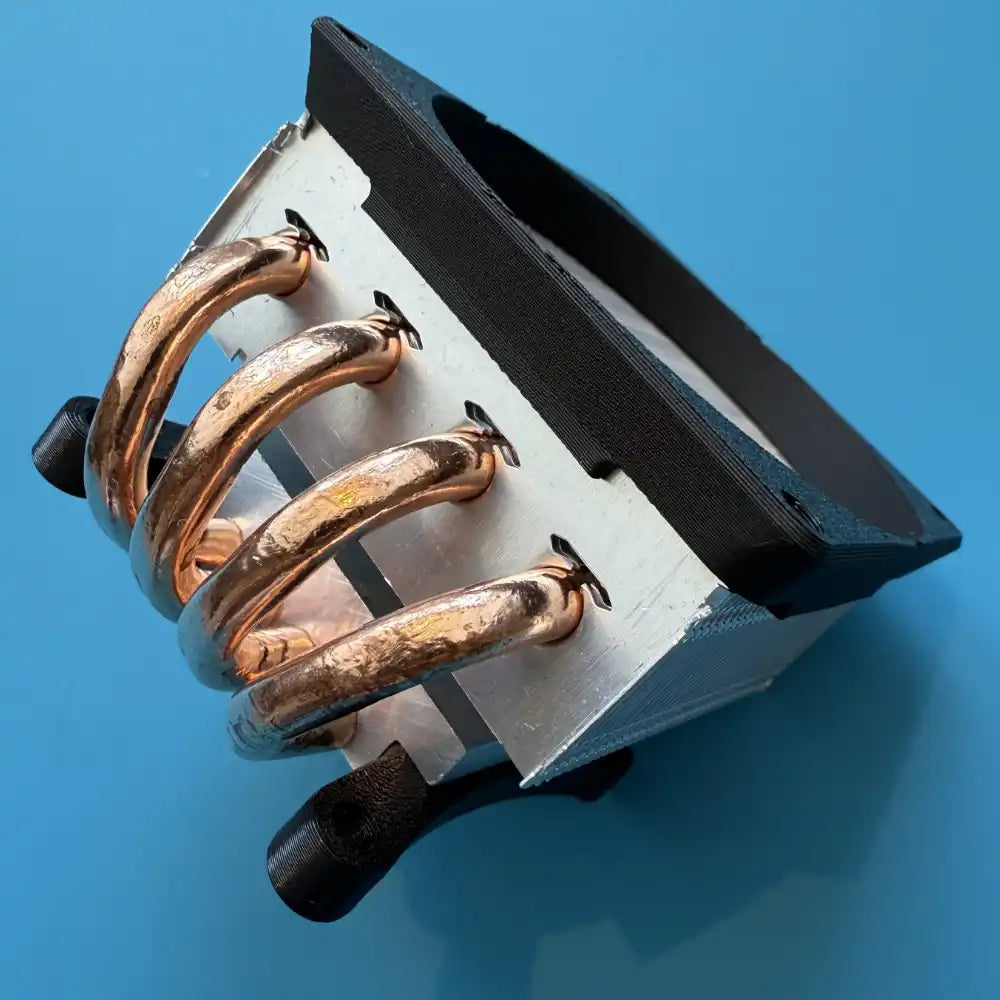

8. Lüfter-Adapter aufsetzen
Setze den Adapter wie auf dem Foto auf den Kühlkörper.
Hinweis: Der Kühlkörper ist nicht quadratisch, der Adapter passt also nur in einer Ausrichtung. Passt er nicht gleich, drehe ihn.

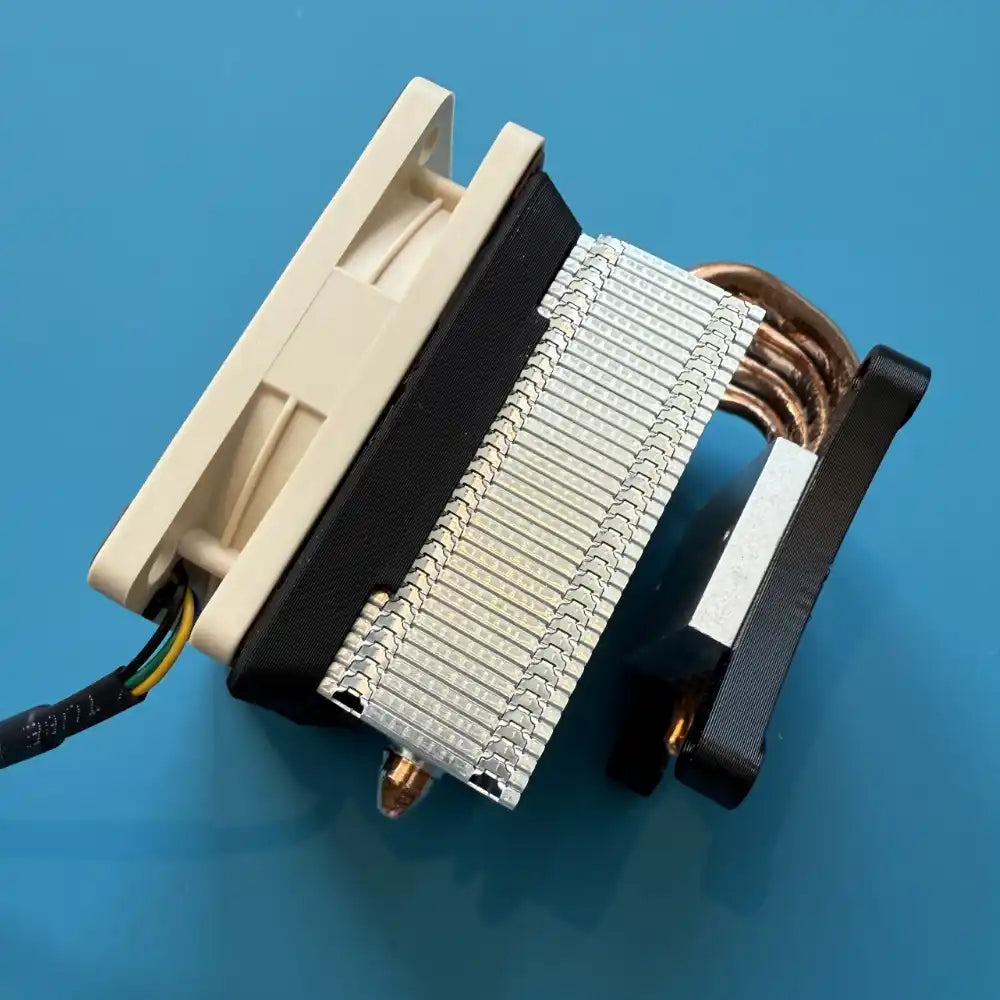

9. Lüfter aufsetzen
Setze den Lüfter locker auf den Adapter. Er sitzt an dieser Stelle noch nicht fest und darf etwas wackeln, das ändert sich in Schritt 11.

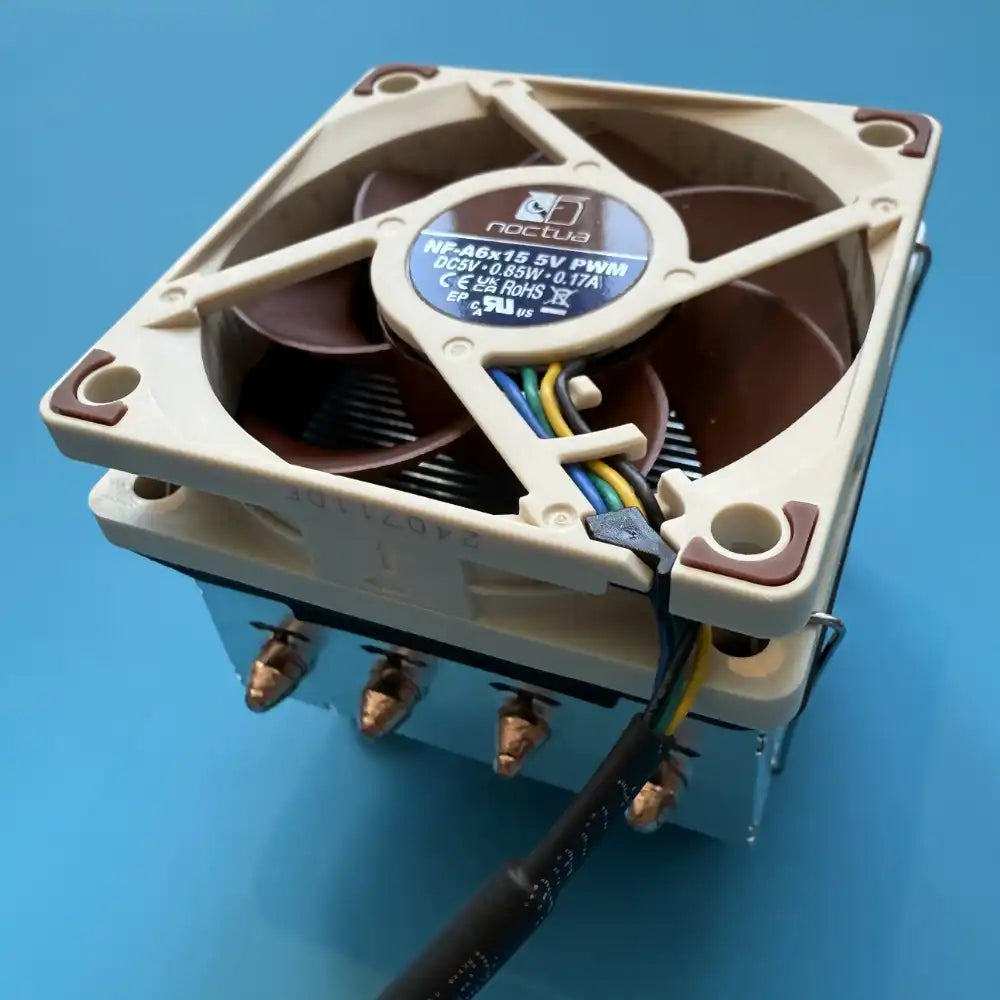

10. Lüfter richtig orientieren
Richte den Lüfter wie auf dem Foto so aus, dass der Aufkleber mit der Typenbezeichnung nach oben zeigt. Nur in dieser Lage saugt der Lüfter die warme Luft an und bläst sie von der Wärmequelle weg.

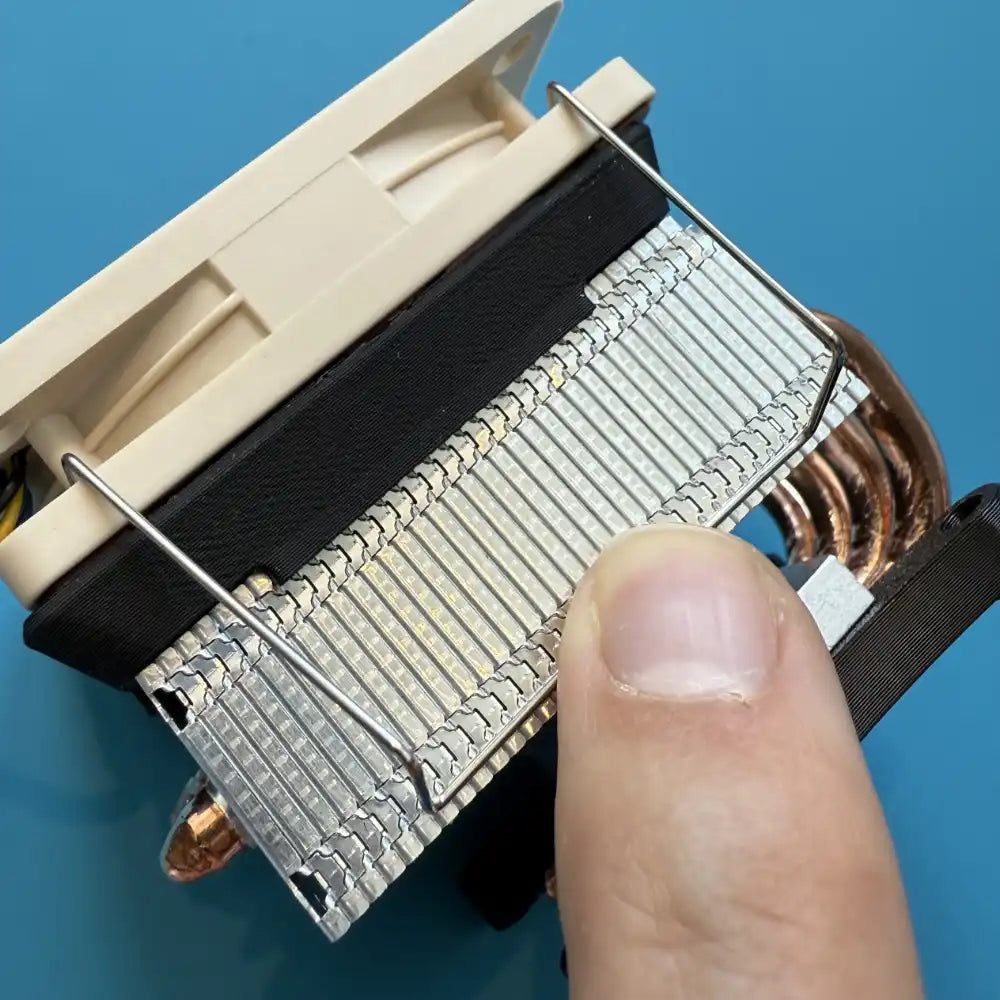

11. Lüfter fixieren
Verbinde den Lüfter mit den beiden Befestigungsbügeln mit dem Kühlkörper, wie auf dem Foto gezeigt.
Stecke zuerst die beiden Enden des Bügels in die vorgesehenen Löcher am Lüfter und drücke den Bügel dann vorsichtig unter den Kühlkörper.
Tipp: Das ist der kniffligste Schritt der Montage. Nimm dir Zeit und arbeite mit Gefühl.

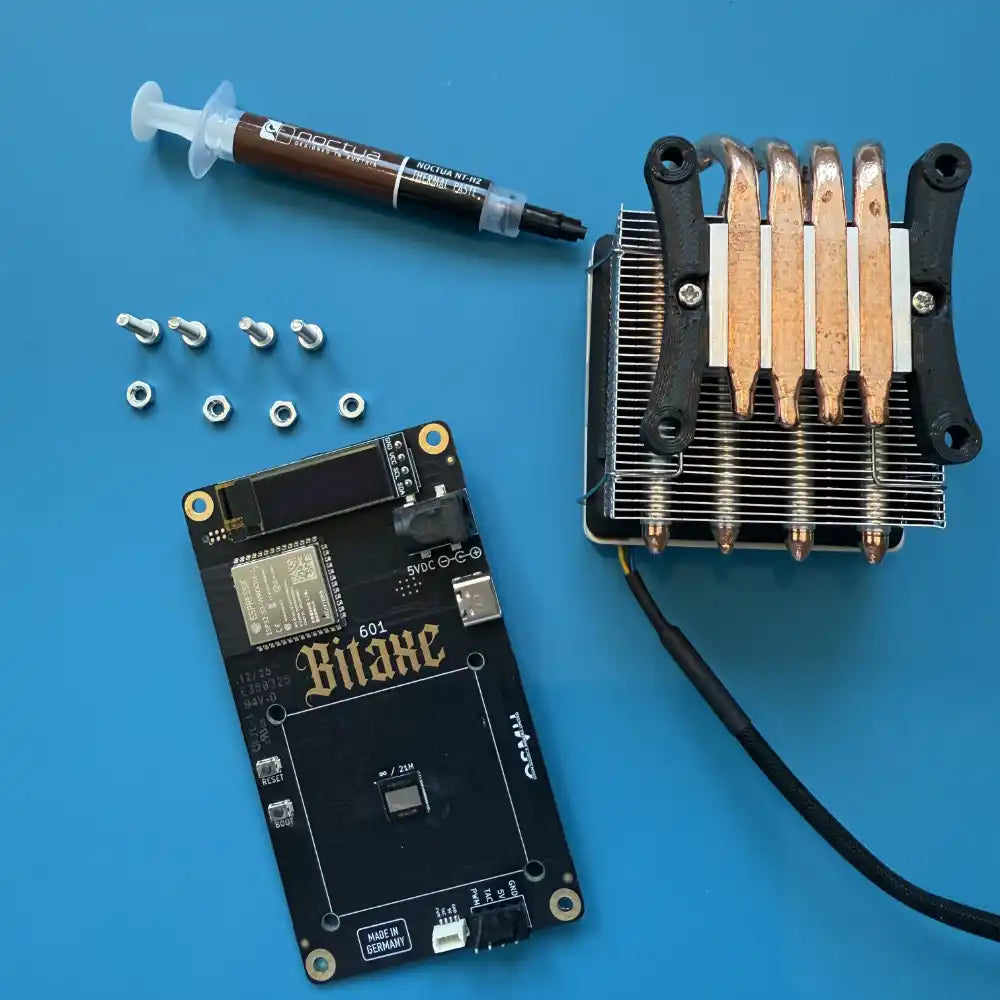

12. Zielgerade
Jetzt montierst du den Kühlkörper auf dem Bitaxe.
13. Wärmeleitpaste auftragen
Trage mit der Spritze vorsichtig einen erbsengroßen Klecks Wärmeleitpaste direkt auf den ASIC-Chip auf.
Die richtige Menge zeigt das Foto. Nimm weder weniger noch mehr, genau diese Menge sorgt für die beste Kühlung.

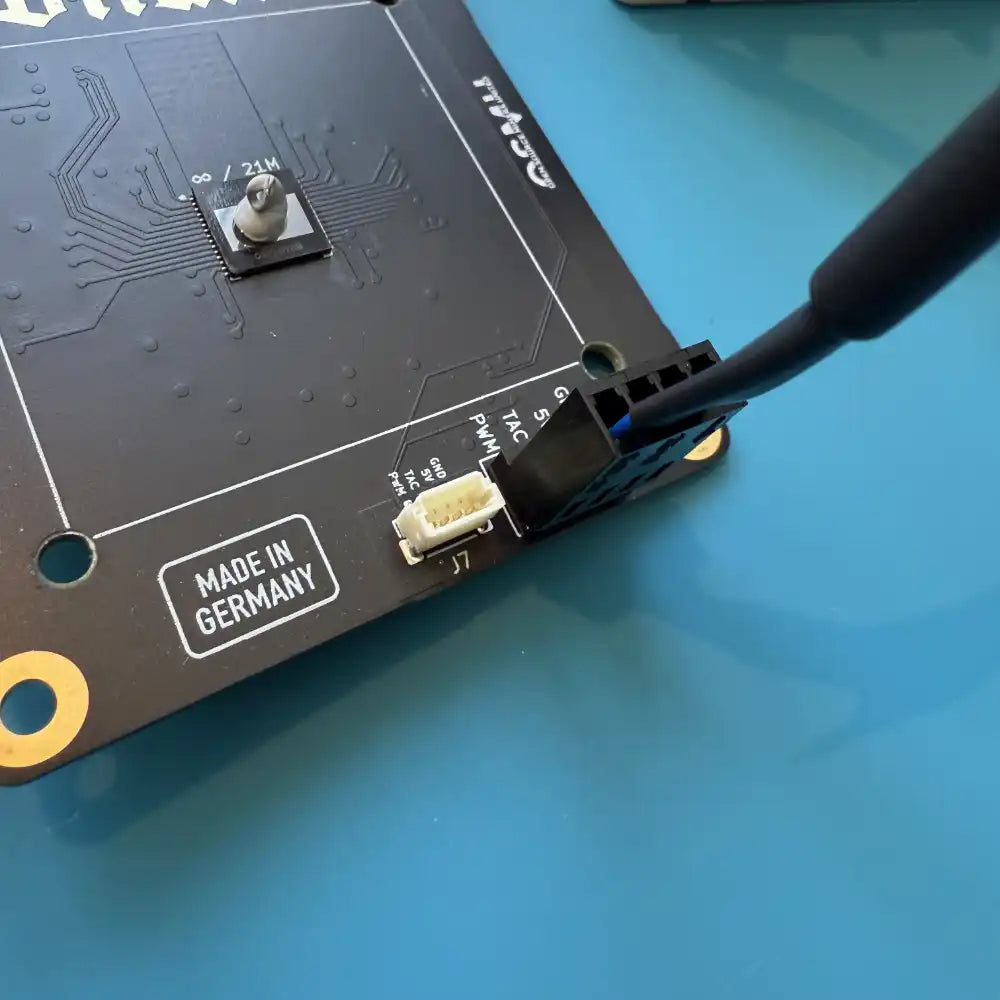

14. Lüfterkabel einstecken
Zwischen Board und Kühlkörper ist wenig Platz. Stecke das Lüfterkabel deshalb jetzt schon ein.
Ist der Kühlkörper einmal verschraubt, kommst du nur noch schwer an den Stecker.

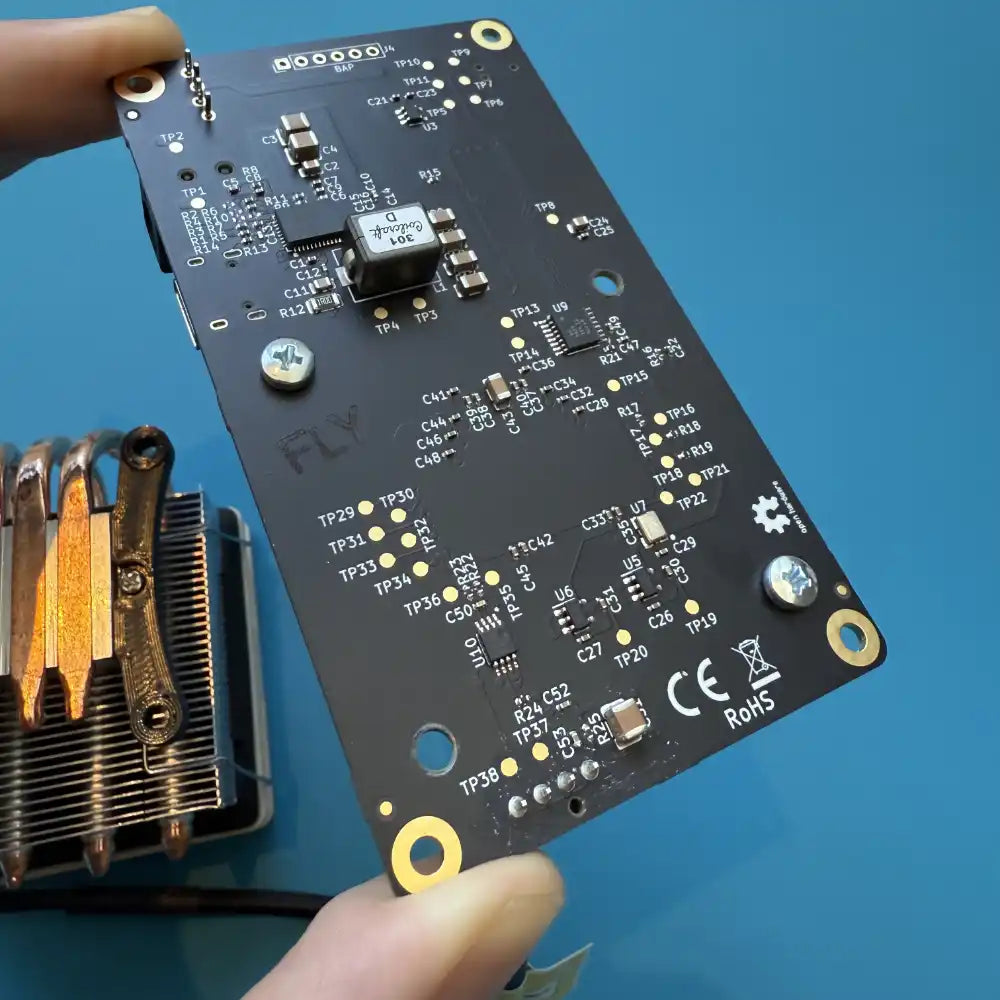

15. Schrauben ins Board stecken
Stecke jetzt zwei der vier Schrauben diagonal von hinten durch das Board. So richtest du das Board sauber über dem Kühlkörper aus.

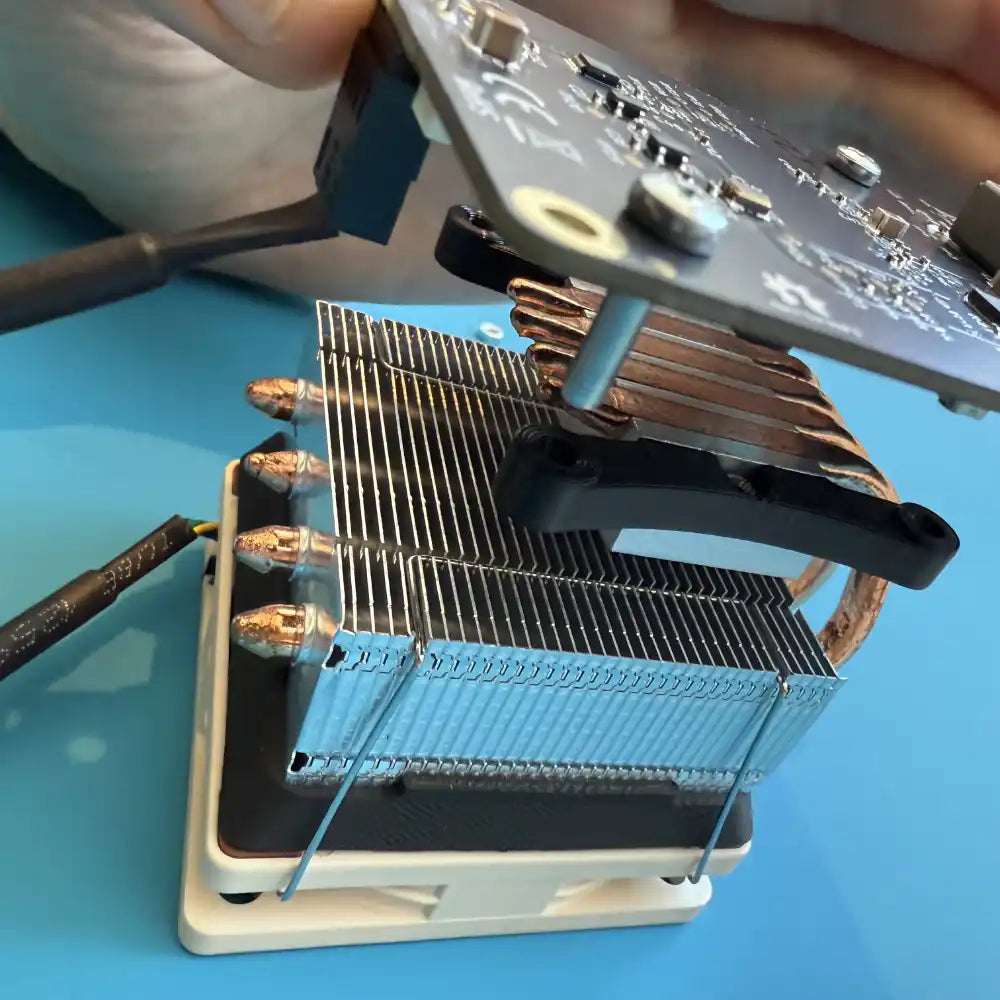

16. Bitaxe auf den Kühlkörper setzen
Setze das Board vorsichtig so auf den Kühlkörper, dass die beiden Schrauben durch die passenden Öffnungen im Montageadapter geführt werden. So sitzt alles an der richtigen Stelle und verrutscht nicht.
Tipp: Richte das Board am besten so aus, dass die gekrümmten Heatpipes Richtung Display zeigen.

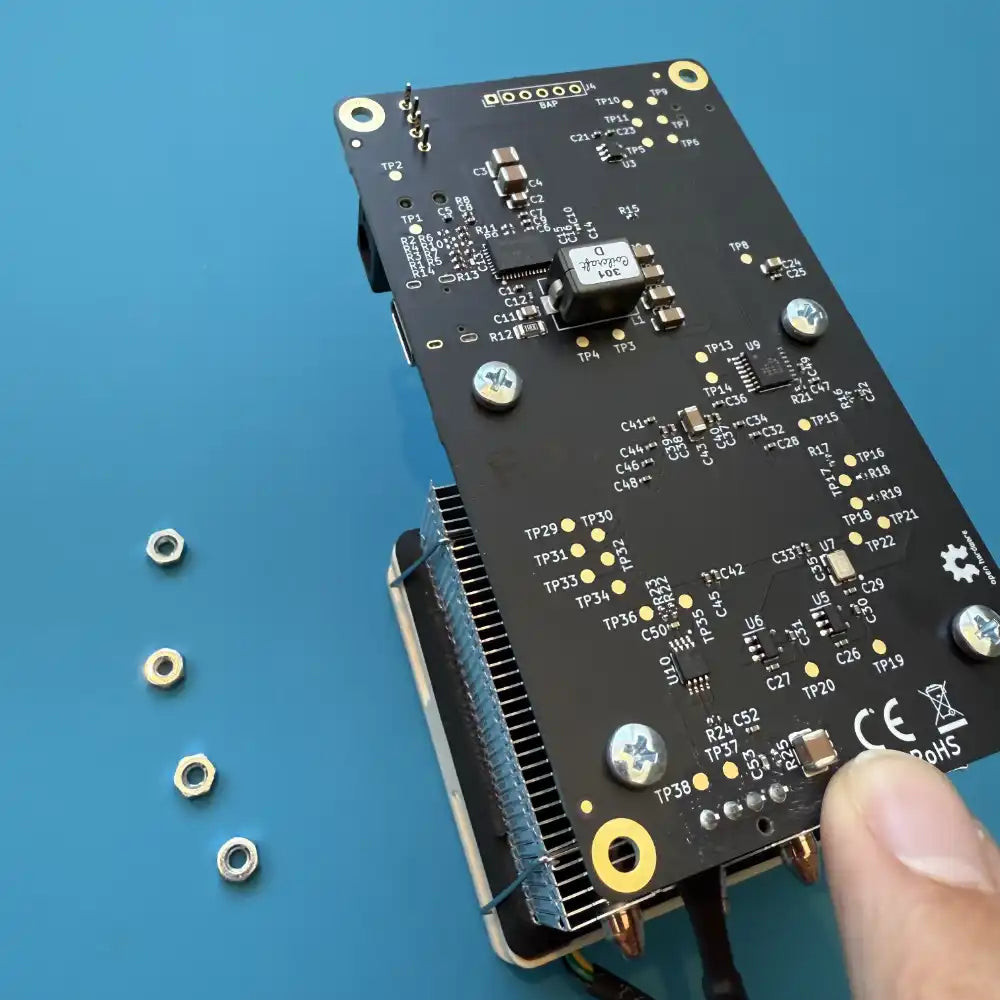

17. Restliche Schrauben einführen
Führe jetzt die übrigen beiden Schrauben von hinten durch das Board.
Halte deinen Bitaxe dabei mit einem Finger fest, damit er nicht nach vorne kippt.

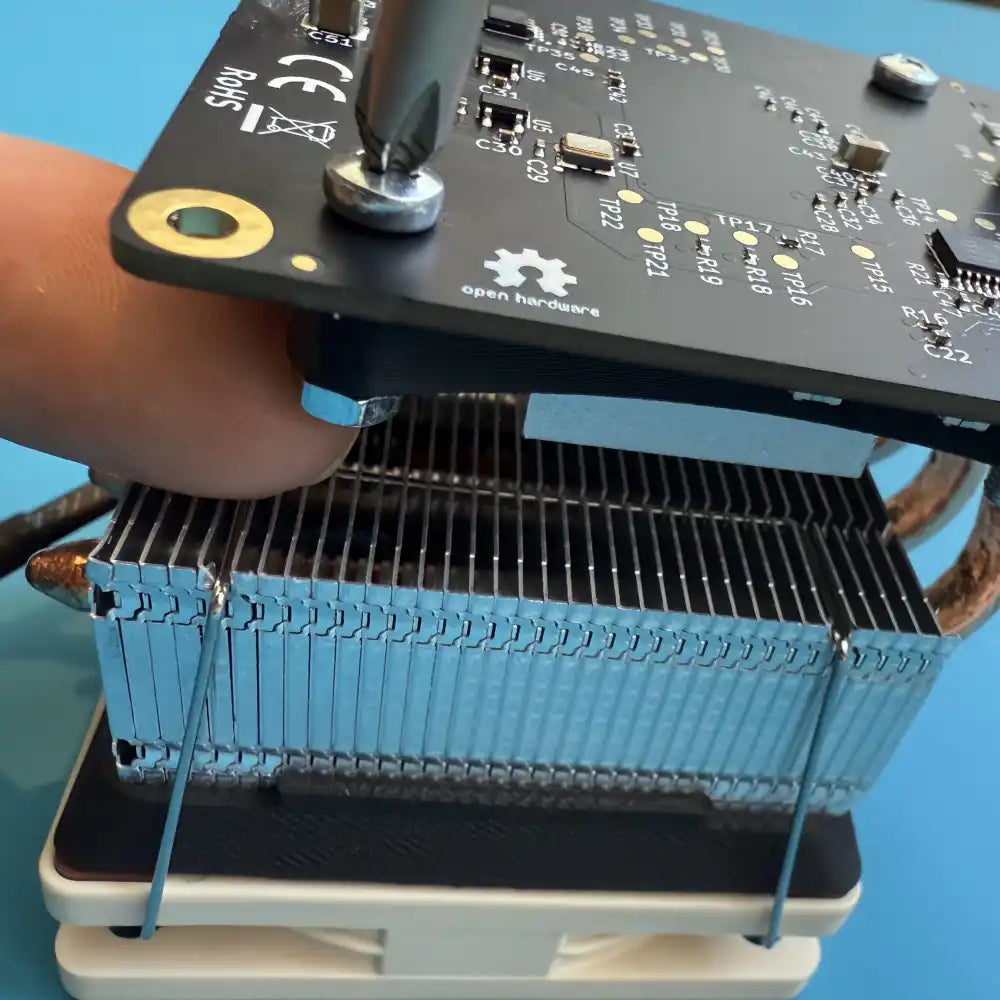

18. Schrauben leicht anziehen
Halte die M3-Muttern mit einem Finger von unten an die Schrauben und ziehe sie vorsichtig handfest an, nicht mit Gewalt.
Tipp: Ziehe die Schrauben über Kreuz (diagonal) an. So verteilt sich der Druck gleichmäßig und alles sitzt gerade.

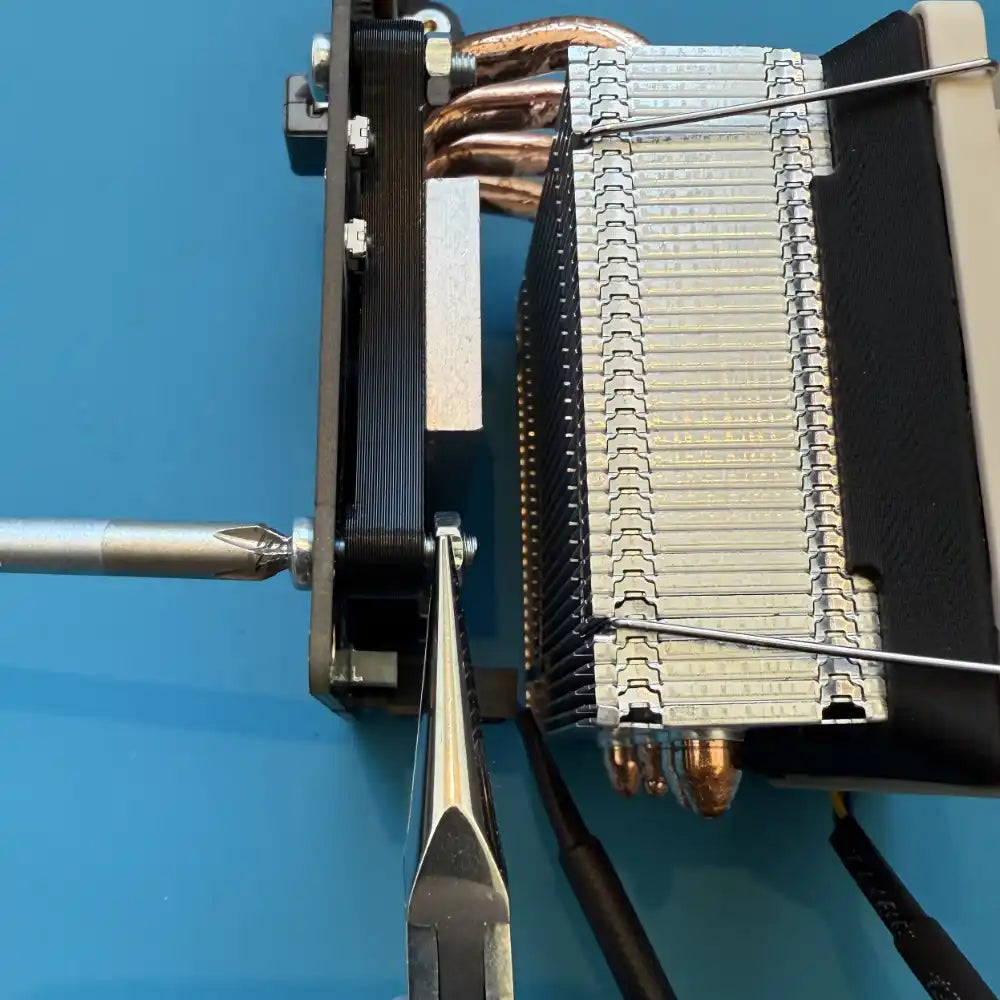

19. Schrauben festziehen
Ziehe die Schrauben mit einer Zange oder einem M3-Maulschlüssel vorsichtig fest.
Wichtig: Nicht zu fest anziehen. Zu viel Druck kann den ASIC-Chip beschädigen. Handfest reicht.

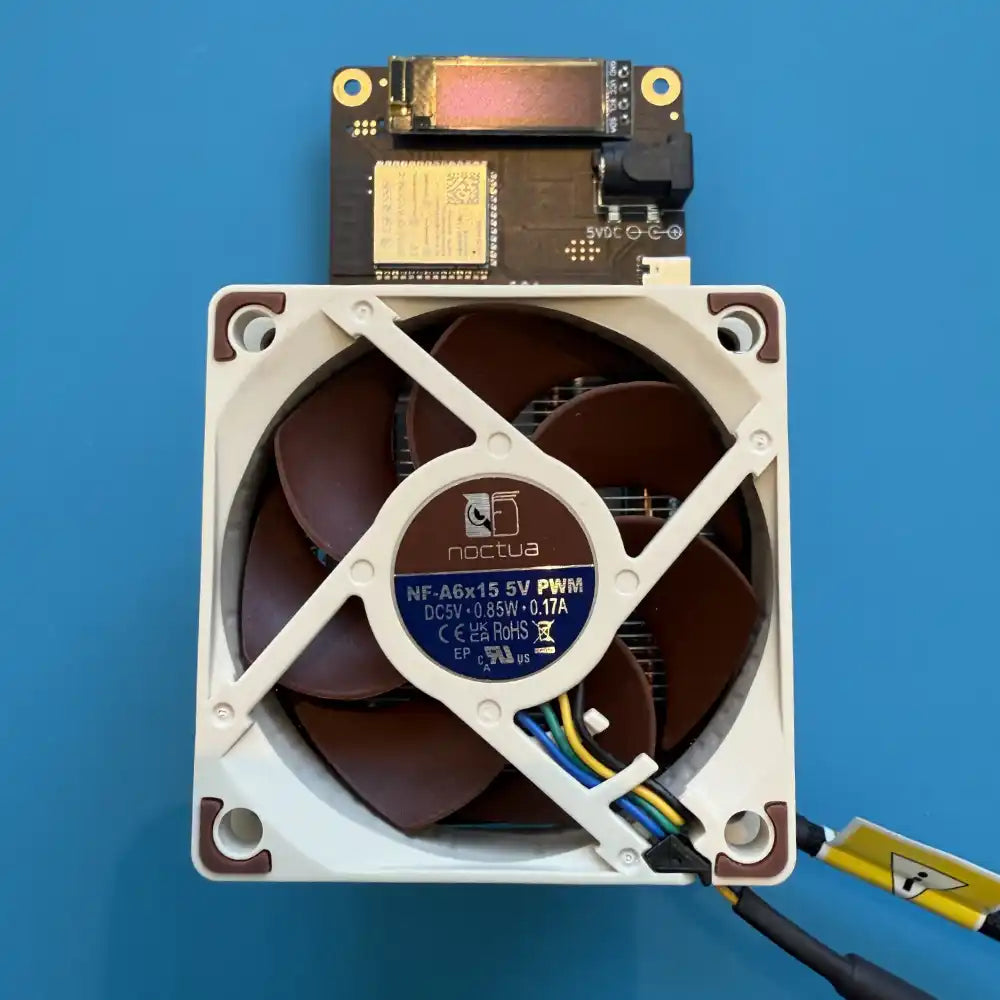

20. Fertig
Dein Bitaxe hat jetzt die neue Kühlung und ist bereit für den Dauerbetrieb.
Hinweis:
Das Standardnetzteil liefert 30 Watt. Für einen sicheren Dauerbetrieb sollte es nicht mit mehr als 80 % belastet werden, das entspricht einer Leistungsaufnahme von höchstens 24 Watt.
Behalte das im Hinterkopf, wenn du deinen Bitaxe übertakten willst.

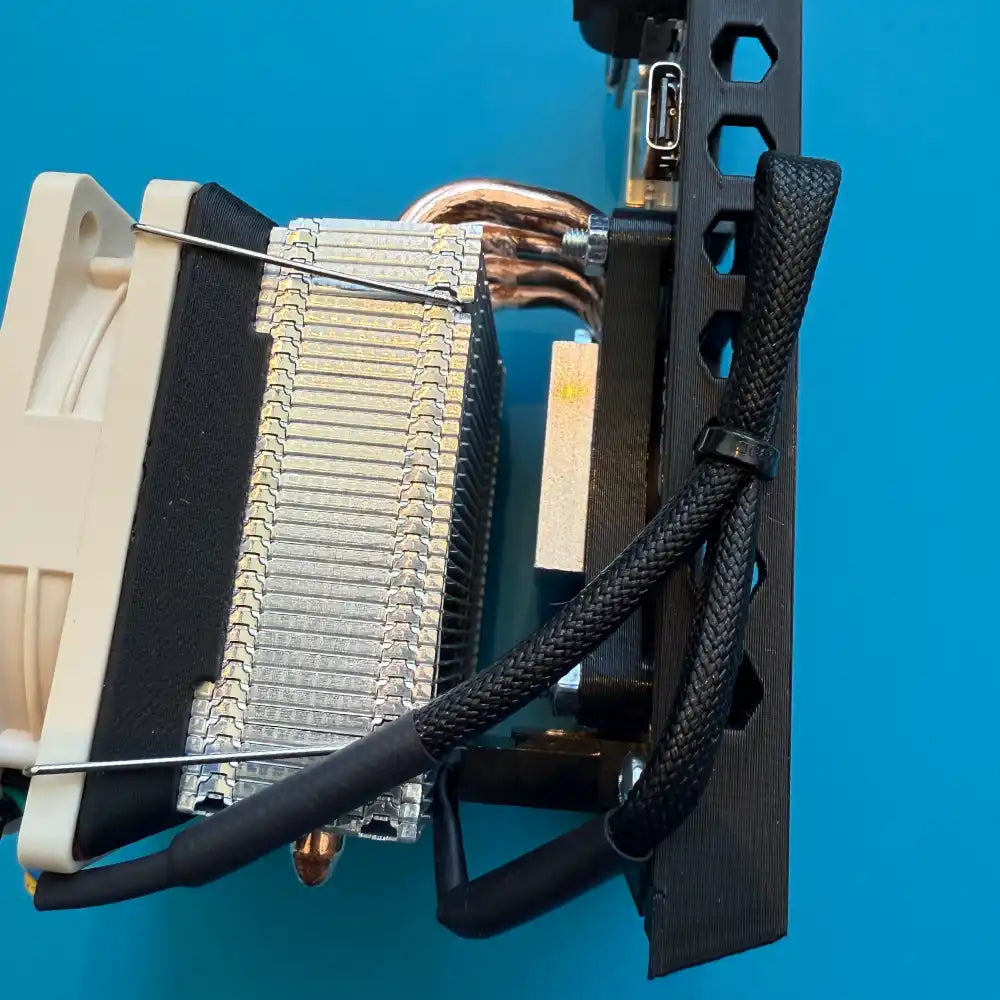

21. Kabelmanagement (optional)
Optional kannst du das Lüfterkabel jetzt an der Halterung fixieren, am besten mit einem kleinen Kabelbinder (nicht im Lieferumfang).
Andere Lösungen fürs Kabelmanagement sind natürlich auch möglich.
Unsere Empfehlung:
Führe das Kabel nicht unter dem Kühlkörper entlang und wickle es nicht um die Kupfer-Heatpipes. Das kann zu einem Hitzestau führen und die Kühlleistung deutlich verschlechtern.
